GYM9-1P
Доступен для скачивания
краткий каталог продукции:
Цена: 386 ... 425 руб.
Автоматический выключатель GYM9-1P модульной конструкции предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей
Особенности:
- Термомагнитный тип расцепителя. Это комбинированный тип защиты, который включает в себя: тепловой (термический) расцепитель для защиты от перегрузок, работающий на основе биметаллической пластины, и электромагнитный расцепитель для мгновенной защиты от короткого замыкания

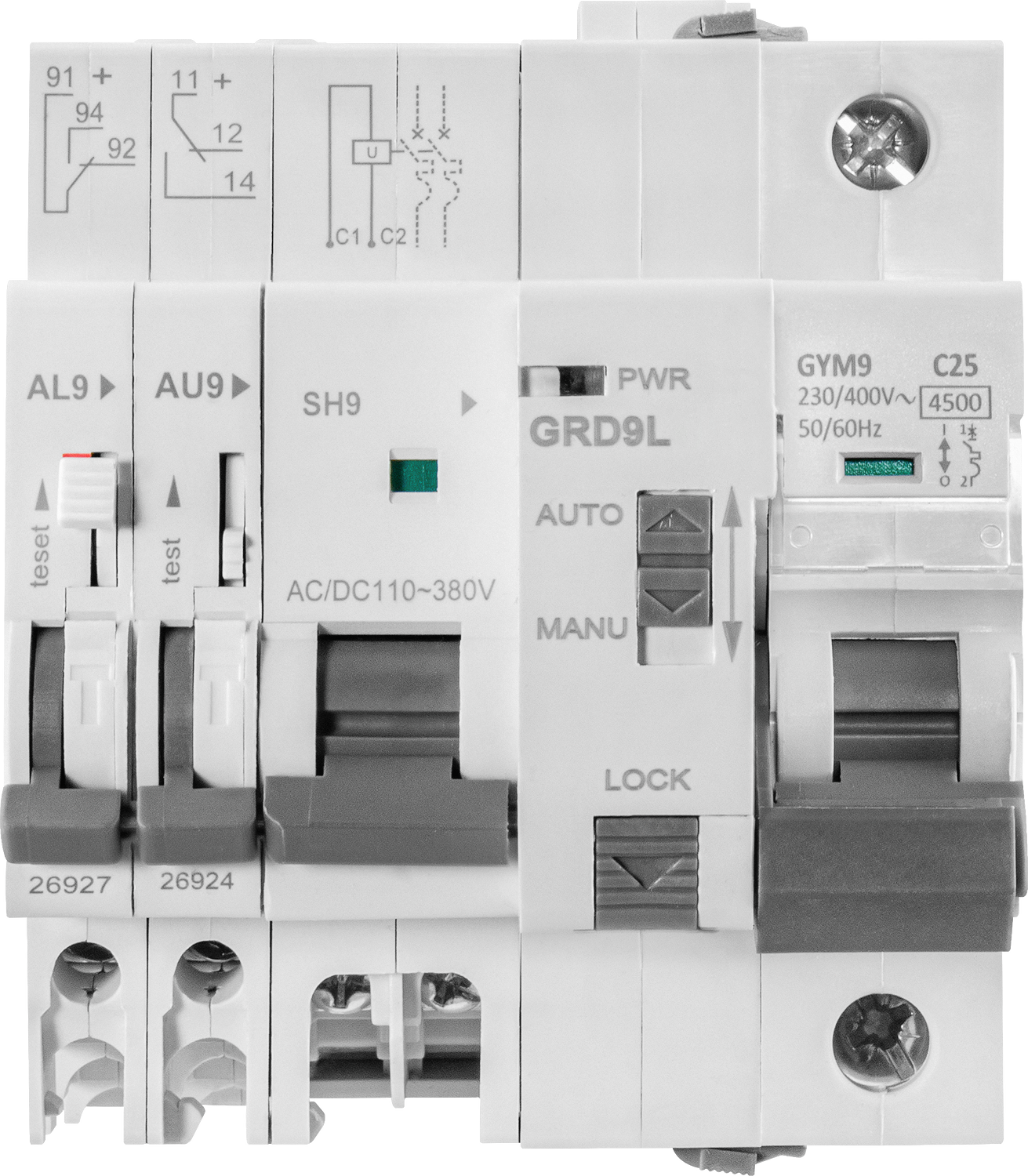

- Возможность расширения функционала. Расцепитель SH9, аварийный контакт AL9 или дополнительный контакт AU9 устанавливаются слева к автомату, возможна установка не более трех приборов одновременно. Если в сборке используется расцепитель, то сначала устанавливается он, затем аварийный и вспомогательный контакты в любом порядке
- Автомат совместим с устройствами повторного включения (реклоузерами) GRD9L-C, GRD9L-D, GRD9L-R, GRD9L-S. Устанавливаются слева, возможна установка не более одного прибора
Технические характеристики:
| Параметр
| Значение
|
| Количество полюсов | 1 |
| Характеристика
| C
|
| Номинальный ток
| 6 А, 10 А, 16 А, 25 А, 32 А, 40 А, 50 А, 63А |
| Номинальное напряжение
| ~230 В/~400 В
|
| Номинальная частота
| 50...60 Гц
|
| Напряжение изоляции
| 500 В
|
| Номинальная отключающая способность
| 4,5 кА
|
| Номинальное выдерживаемое импульсное напряжение
| 4 кВ
|
| Тип расцепителя | Термомагнитный |
| Электрическая износостойкость | >2×104 циклов |
| Механическая износостойкость | > 104 циклов |
| Монтаж
| На DIN-рейку, стандарт 1S |
| Степень пылевлагозащиты | IP20
|
| Тип зажима
| Одинарная клемма
|
| Сечение кабеля
| 0,5...25 мм² |
| Температура эксплуатации | −25...+40°С |
| Температура хранения
| −25...+70°С |
| Габаритные размеры
| 82×18×74 мм
|
| Вес | 100 г |

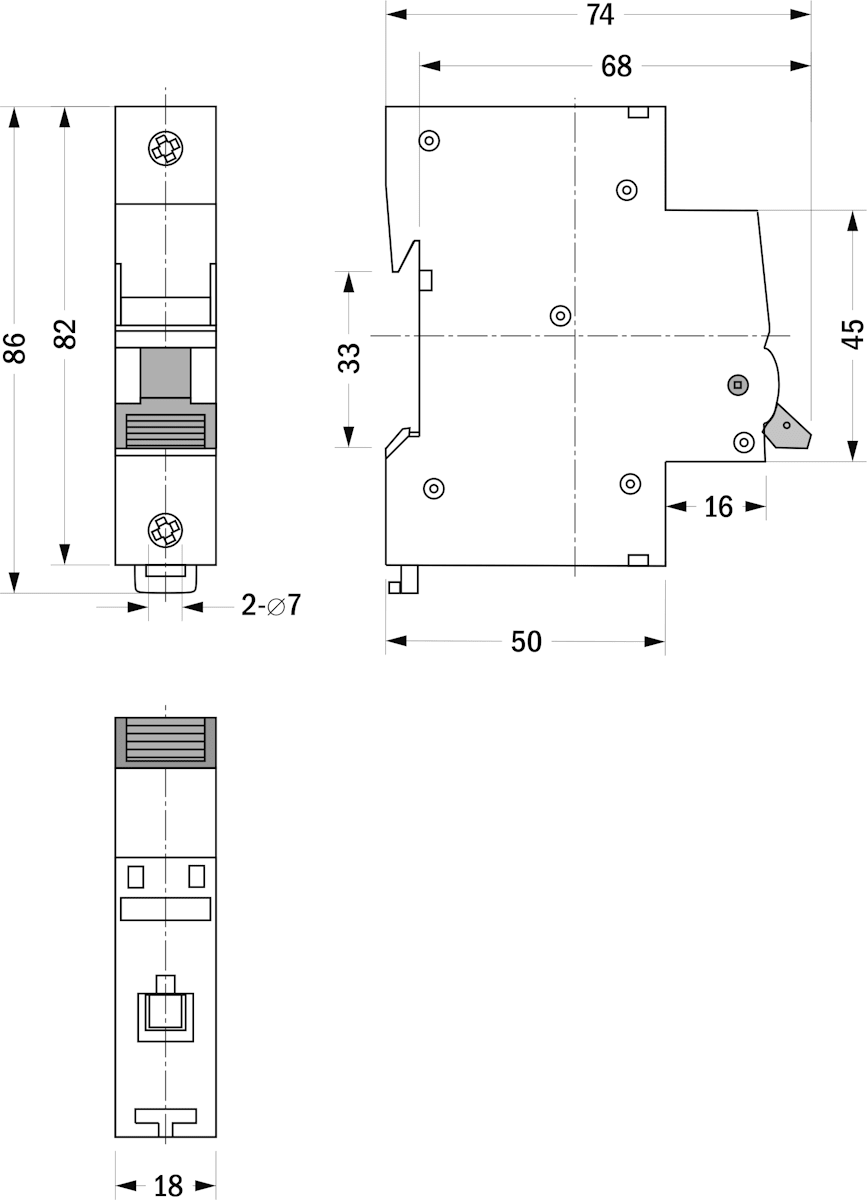

| Габаритные размеры |
 |
Версия: 2025-10-22-СДГ
| Документ | Дата обновления |
| Паспорт на GYM9 | 29.10.2025 |
