SB257
Доступен для скачивания
краткий каталог продукции:
Цена: 1716 ... 1816 руб.
Катушка к клапанам AR-4H11, AR-4H21, AR-SB364, AR-CS-720W, AR-CS-728A
Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~12 В в =12 В) прямо на катушке соленоидного клапана или другого устройстваТехнические характеристики:
Версия: 2026-10-22-СДГ
| Параметры
| Значение
|
| Размер посадочного отверстия
| ∅ 14,5×H38,5 мм
|
| Потребляемая мощность
| ~28 ВА/=18 Вт |
| Управляющее напряжение | ~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211)
=110 В, =24 В, =12 В |
| Класс нагревостойкости и изоляции катушки | 180°C (класс H) |
| Степень пылевлагозащиты
| IP65 (IP68 с коннектором SB218) |
| Присоединение коннектора | DIN 43650A |
| Тип коннектора | SB201, SB202, SB211 (со встроенным выпрямителем), SB218 |
| Габаритные размеры
| 43×36×45 мм
|
| Вес
| 230 г
|
| Таблица сопротивлений
| ||||||
| Управляющее напряжение | ~220 В
| ~110 В
| ~24 В | =110 В
| =24 В
| =12 В
|
| Сопротивление | 378 Ом
| 100 Ом
| 5,2 Ом | 673 Ом
| 33 Ом
| 10 Ом |

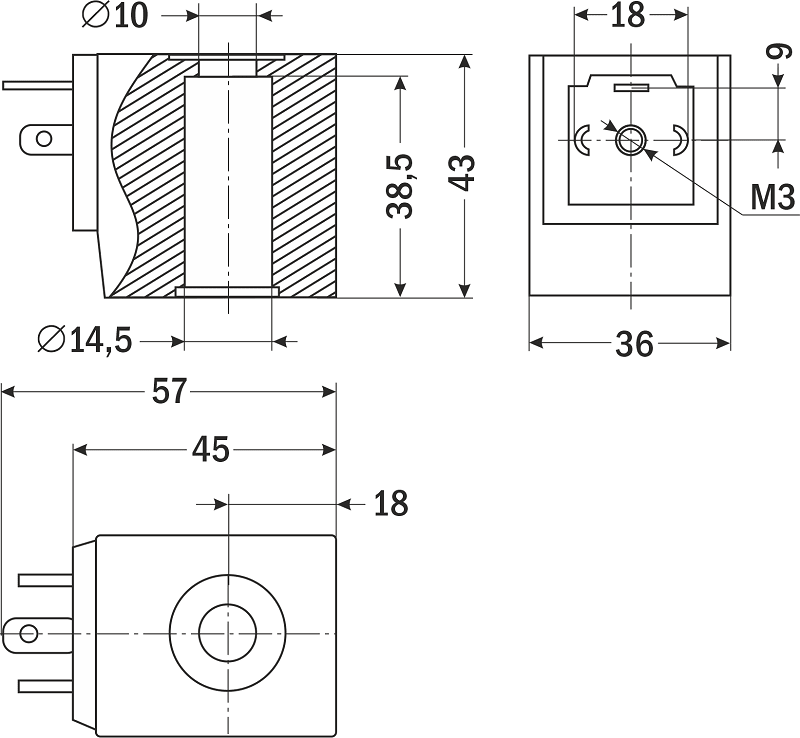

| Габаритные размеры
|
 |
