AS03
Доступен для скачивания
краткий каталог продукции:
Цена: 2984 ... 3084 руб.
Катушка к клапанам AR-2L, AR-2K12 (Ду=35...50 мм), AR-2K21 (Ду=35...50 мм)
Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~12 В в =12 В) прямо на катушке соленоидного клапана или другого устройства
Технические характеристики:
| Параметры
| Значение
|
| Размер посадочного отверстия | ∅ 20×H53 мм |
| Потребляемая мощность
| ~38 ВА (для ~220 В и ~110 В),
~28 ВА (для ~24 В), =38 Вт (для =24 В и =12 В) |
| Управляющее напряжение | ~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211)
=24 В, =12 В |
| Класс нагревостойкости и изоляции катушки | 180°C (класс H) |
| Степень пылевлагозащиты | IP65 (IP68 с коннектором SB218) |
| Присоединение коннектора | DIN 43650A |
| Тип коннектора | SB201, SB202, SB211 (со встроенным выпрямителем), SB218 |
| Габаритные размеры
| 56×63,5×69,5 мм
|
| Вес
| 643 г
|
| Таблица сопротивлений
| |||||
| Управляющее напряжение | ~220 В
| ~110 В
| ~24 В
| =24 В
| =12 В
|
| Сопротивление | 102 Ом
| 24,7 Ом
| 1,7 Ом
| 16 Ом
| 4,8 Ом |

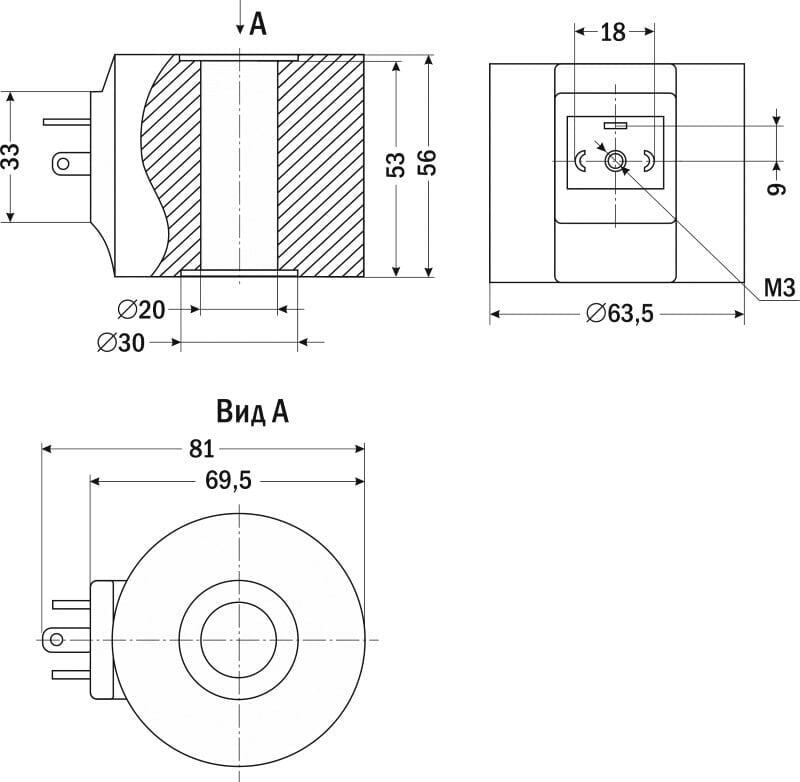

| Габаритные размеры
|
 |
