SB407
Доступен для скачивания
краткий каталог продукции:
Цена: 987 ... 1087 руб.
Катушка к соленоидным клапанам
Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~12 В в =12 В) прямо на катушке соленоидного клапана или другого устройства
Технические характеристики:
| Параметр
| Значение
|
| Размер посадочного отверстия | ∅ 15×H37 мм |
| Потребляемая мощность
| ~19 ВА/=20 Вт |
| Управляющее напряжение | ~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211)
=24 В, =12 В |
| Класс нагревостойкости и изоляции катушки | 180°C (класс H) |
| Степень пылевлагозащиты | IP65 (IP68 с коннектором SB218) |
| Присоединение коннектора | DIN 43650A |
| Тип коннектора | SB201, SB202, SB211 (со встроенным выпрямителем), SB218 |
| Габаритные размеры
| 39,5×32,5×42 мм
|
| Вес | 131 г |
| Таблица сопротивлений
| |||||
| Управляющее напряжение | ~220 В
| ~110 В
| ~24 В
| =24 В
| =12 В
|
| Сопротивление | 670 Ом
| 156 Ом
| 27,4 Ом
| 27,4 Ом
| 80 Ом |

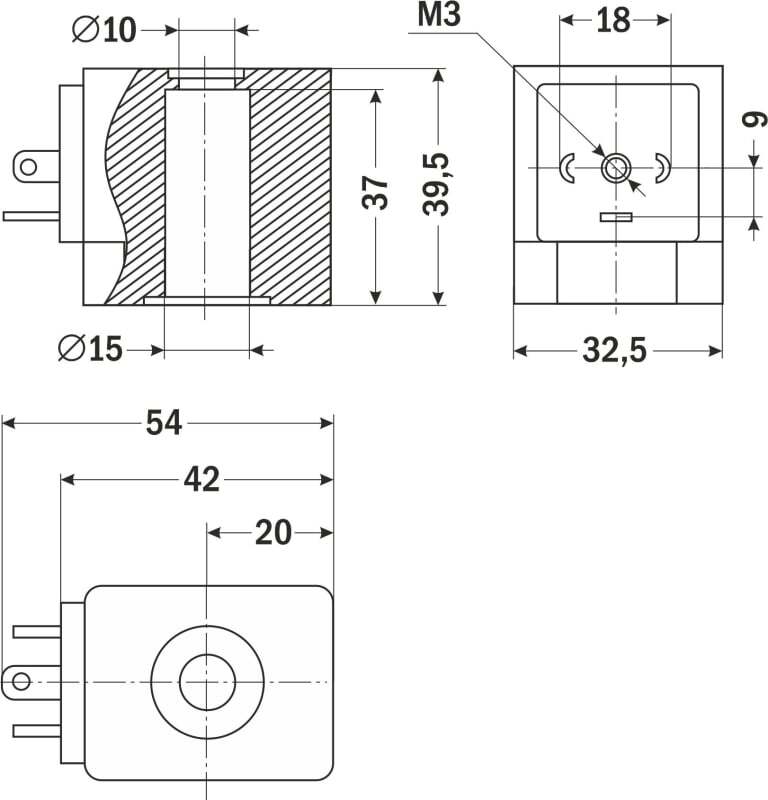

| Габаритные размеры
|
 |
