ПТНЭ-А
Доступен для скачивания
краткий каталог продукции:
Цена: 113 ... 702 руб.
Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ
Особенности:
- Экран из нержавеющей стали обеспечивает защиту от воздействия внешних электромагнитных помех. Компенсационный провод с экраном можно удлинять до 30 м
- Термопары с проводом ПТНЭ-А: ТП-А-4101, ТП-А-4103, ТП-А-4401, ТП-А-4501
Принцип действия: Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.
Версия: 2022-02-18-ЛВС

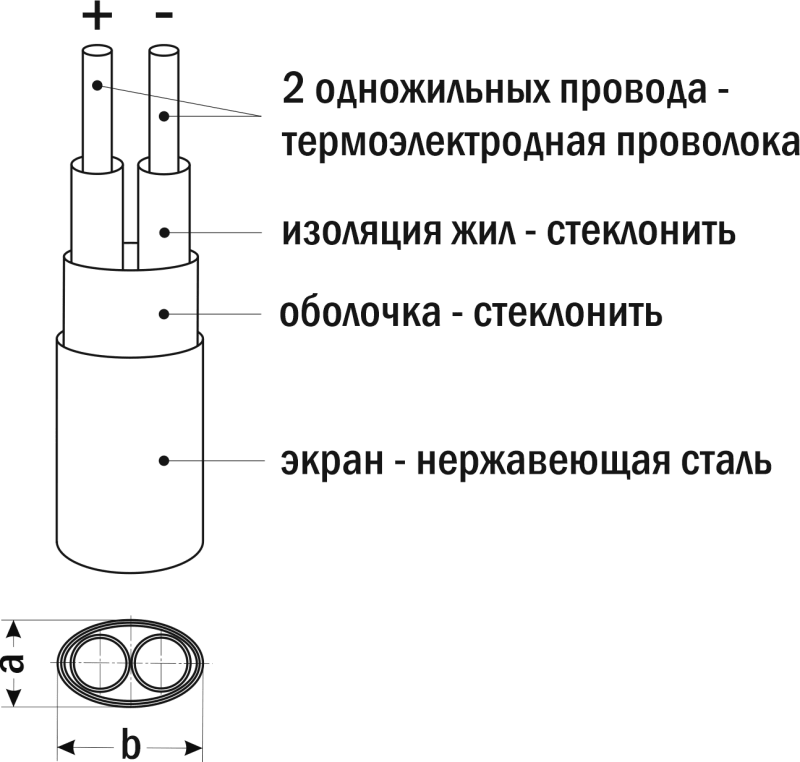

Конструктивное исполнение:
Монтаж:
При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению. Цветовая маркировка проводов соответствует стандарту DIN
| Полярность | ХА (К)
| ХК (L)
|
| «+»
| красная жила
(хромель) | красная жила
(хромель) |
| «−»
| зеленая жила
(алюмель) | оранжевая жила
(копель) |
Технические характеристики:
| Параметры
| Значение |
| Тип | ХА (К), ХК (L) |
| Рабочий диапазон температур
| −40...+400°С |
| Класс допуска (по DIN 43722)
| 2
|
| Количество жил в проводе | 1 |
| Количество проводов
| 2
|
| Изоляция жил | стеклонить |
| Оболочка | стеклонить |
| Экран | нержавеющая сталь |
| Тип
| Диаметр жилы, мм
| Сечение, мм² | a×b, мм
|
| ХА (К)
| 1×0,3
| 2×0,1
| 2×3
|
| 1×0,5
| 2×0,2
| 2×3
| |
| 1×0,7 | 2×0,4 | 3×4 | |
| 1×1,0 | 2×0,8 | 3×4 | |
| 1×1,2 | 2×1,1 | 3×4 | |
| 1×1,5 | 2×1,8 | 3×5 | |
| ХК (L)
| 1×0,5 | 2×0,2 | 2×3 |
| 1×0,7 | 2×0,4 | 3×4 | |
| 1×1,0
| 2×0,8
| 3×4
|
